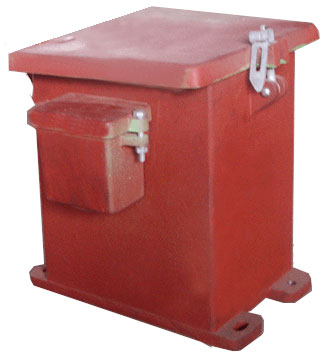

| BE系列扼流变压器 |
 |
| 1.型号参数： |
| 规格：BE1-400/25、BE1-600/25、BE1-800/25、BE1-1000/25及BE2-400/25、BE2-600/25、BE2-800/25、BE2-1000/25；同名端：1-4 ；牵引线圈1~2与信号线圈4~5的变化：1:3 ； 牵引线圈加25Hz/0.4V电压 阻抗不小于0.8Ω （注：BE1-1000/25和BE2-1000/25的为0.9Ω）； 牵引线圈加25Hz/2.5V电压 阻抗不大于：1.2 Ω ；经50Hz/15V电源磁化的牵引线圈加25Hz/2.5V电压，其阻抗应不小于1.0Ω ；不平衡度应小于0.5％ ； 绝缘电阻：≥100MΩ ； 绝缘耐压：承受交流正弦波50Hz，电压有效值2000V，历时1min的耐压试验无击穿或闪络现象(不含电子元件) ；安装尺寸：350㎜×164㎜、4孔Φ14㎜。 |
| 2.主要用途： |
| 用于50Hz电气化牵引的双轨条25Hz轨道电路及不对称脉冲轨道电路的发送端和接收端，或需要连通牵引电流的地方，以通过牵引电流和传输轨道电路信息。 |
| 3.结构特点： |
| 1、变压器牵引线圈采取匝间、层间隔离措施，确保使用安全； 2、变压器增开气隙，使抗冲击不平衡牵引电流的性能均有较大程度提高； 3、变压器箱体采取分体式结构，便于更换、维修，更换变压器可不换箱体，方便省时； 4、变压器采用干式冷却，同时加大变压器箱体的容积，散热性能好。 |

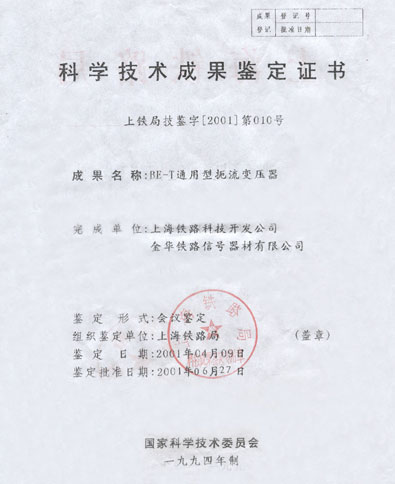

| 4.产品证书： |
 |
